Тактильная тротуарная плитка MD-01T TPU (узор «полоски»)

Тактильная плитка MD-01T из TPU с продольным рельефом предназначена для создания направляющих тактильных поверхностей (TGSI), обеспечивающих безопасное и интуитивное перемещение людей с нарушением зрения. Рельефные полосы формируют чёткое направление движения в коридорах, транспортных узлах и общественных пространствах.

Изготовленная из прочного термопластичного полиуретана, плитка обладает противоскользящими свойствами, устойчивостью к ударам, погодным воздействиям и ультрафиолету. Соответствует стандартам ADA, ASTM, EN и ISO и широко применяется в аэропортах, больницах, железнодорожных станциях и торговых центрах.

(0) Reviews

Запросить сейчас

Продукт Подробности

Характеристики продукта

· Рельефный полосовой (вельветовый) рисунок — функция TGSI направленного ориентирования; полосы проходят параллельно направлению движения
· Материал TPU — превосходная долговечность для наружных высокотрафиковых маршрутов ориентирования
· Размеры полос по ADA, ASTM, EN и ISO
· UV-стойкий и атмосферостойкий
· Противоскользящая поверхность с рельефными полосами
· Гибкий — адаптируется к незначительным неровностям подложки
· Стандартная панель 300×300мм
· Жёлтый (стандарт), чёрный, серый, красный и на заказ
· Разработан для сочетания с MD-00T для полной системы TGSI из TPU

Технические характеристики

Параметр	Спецификация
Модель	MD-01T
Рисунок	Полоса / Вельвет — тактильный индикатор направляющего ориентирования
Материал	TPU (термопластичный полиуретан высокой прочности)

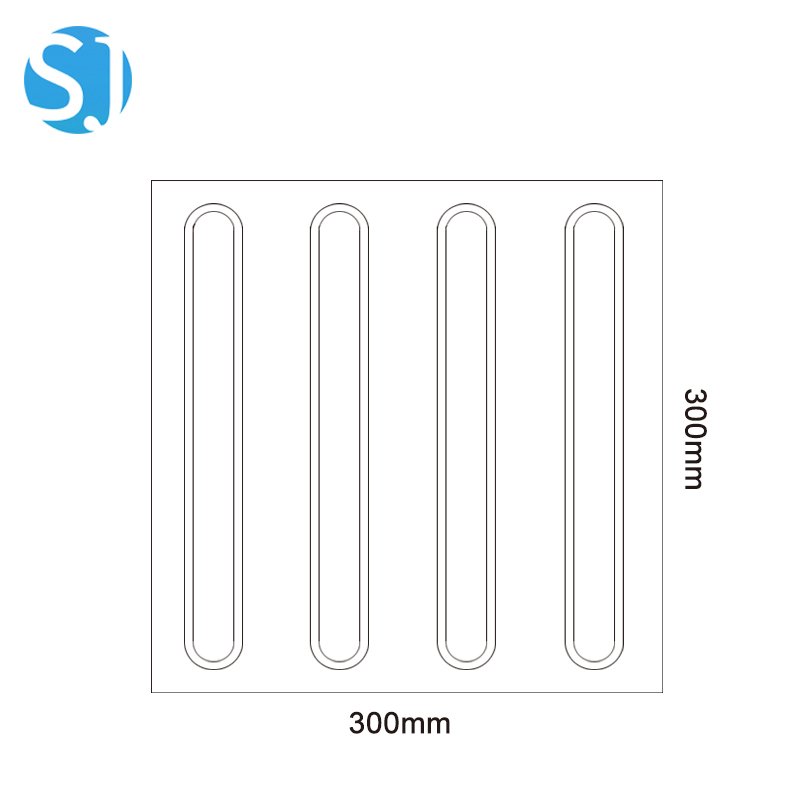

Размеры панели	300 × 300 мм
Толщина	5,0 мм
Высота полосы	4,7 мм
Ширина / Шаг полосы	В соответствии со стандартами ADA / ASTM / EN
Варианты цвета	Жёлтый (стандарт), чёрный, серый, красный; индивидуальные цвета доступны по запросу
Характеристики	Противоскользящая поверхность, устойчивость к УФ-излучению, атмосферостойкость и высокая износостойкость
Соответствие стандартам	Соответствует требованиям ADA / ASTM / EN / ISO / CSA / Title 24 в зависимости от требований проекта
Методы установки	Клеевой монтаж, механическое крепление или поверхностная установка
Совместимые подложки	Бетон, камень, плитка, асфальт и существующие напольные покрытия
MOQ	По м² или в соответствии с объёмом проекта
Срок изготовления	15–20 рабочих дней

Применение

· Залы станций метро — направляющие маршруты от входов до турникетов, лифтов и выходов
· Здания железнодорожных вокзалов — маршруты через кассовые залы и к перронам
· Терминалы аэропортов — пешеходные маршруты для слабовидящих пассажиров
· Подземные и надземные пешеходные переходы
· Коридоры больниц и медицинских учреждений
· Маршруты основной циркуляции в торговых центрах
· Наружные маршруты на территории образовательных кампусов

Шаги установки

1. Подготовить и осмотреть подложку — чистая, сухая, ровная. Новый бетон — минимум 28 дней.
2. Спланировать маршрут ориентирования — отметить центральную линию на подложке.
3. Сухая укладка для подтверждения раскладки — особое внимание ориентации полос. Полосы должны проходить параллельно направлению движения.
4. Нанести клей на подложку и нижнюю часть плиток.
5. Укладывать плитки от одного конца маршрута. Сохранять закрытые швы. Поддерживать ряды полос выровненными и параллельными на стыках.
6. Проверять ориентацию полос — полосы на соседних плитках должны непрерывно совпадать.
7. Прокатать резиновым роликом.
8. В местах соединения с зонами точечного предупреждения — установить плитки MD-00T.
9. Затирка гибкой затиркой в тон.
10. Минимум 24 часа до открытия для пешеходного движения.

Преимущества продукта

· Полная система TGSI из TPU — MD-01T (полоса) + MD-00T (точка) создаёт полную систему ориентирования и предупреждения
· Максимальная долговечность наружного маршрута ориентирования
· Возможность непрерывного маршрута — формат плитки 300×300мм позволяет маршруты любой длины и конфигурации

Часто задаваемые вопросы

В: Какой ширины должен быть направляющий маршрут ориентирования?
О: Минимальная ширина зависит от применимого стандарта. ADA и большинство международных стандартов предписывают минимум две колонки полосовых плиток (600мм).

В: Как управлять изменением направления на маршруте ориентирования?
О: В точке изменения направления сетка полосовых плиток поворачивается в направлении нового движения. Небольшая секция точечных плиток (MD-00T) устанавливается в точке изменения направления.

В: Можно ли укладывать полосовые плитки на криволинейных маршрутах?
О: Стандартные квадратные плитки 300×300мм создают прямолинейные маршруты. Для изогнутых маршрутов плитки можно укладывать с небольшими открытыми швами снаружи кривой (максимум 5мм).
