Как Рассчитать Количество Больничных Поручней для Проекта

Заказать слишком мало поручней означает задержку проекта в ожидании дополнительного запаса. Заказать слишком много — напрасный расход бюджета на материалы. Для крупного больничного проекта с несколькими километрами коридорного поручня ошибка в 5% в расчёте количества напрямую приводит к значительным последствиям в стоимости или сроках.

В этом руководстве описан стандартный метод расчёта количества больничных поручней по архитектурным чертежам с практическим примером для типичной больничной планировки.


Что нужно перед началом

- Архитектурный план этажа в удобном масштабе (предпочтительно 1:100 или 1:50)
- Спецификация поручня (какая модель — напр., HR-140, односторонняя или двусторонняя установка)
- Ведомость дверей (для определения всей ширины дверных проёмов)
- Спецификация коридоров, требующих поручни
- Применяемый стандарт поручня (ADA, ISO, AS и т.д.)


Шаг 1: Определите все коридоры, требующие поручни

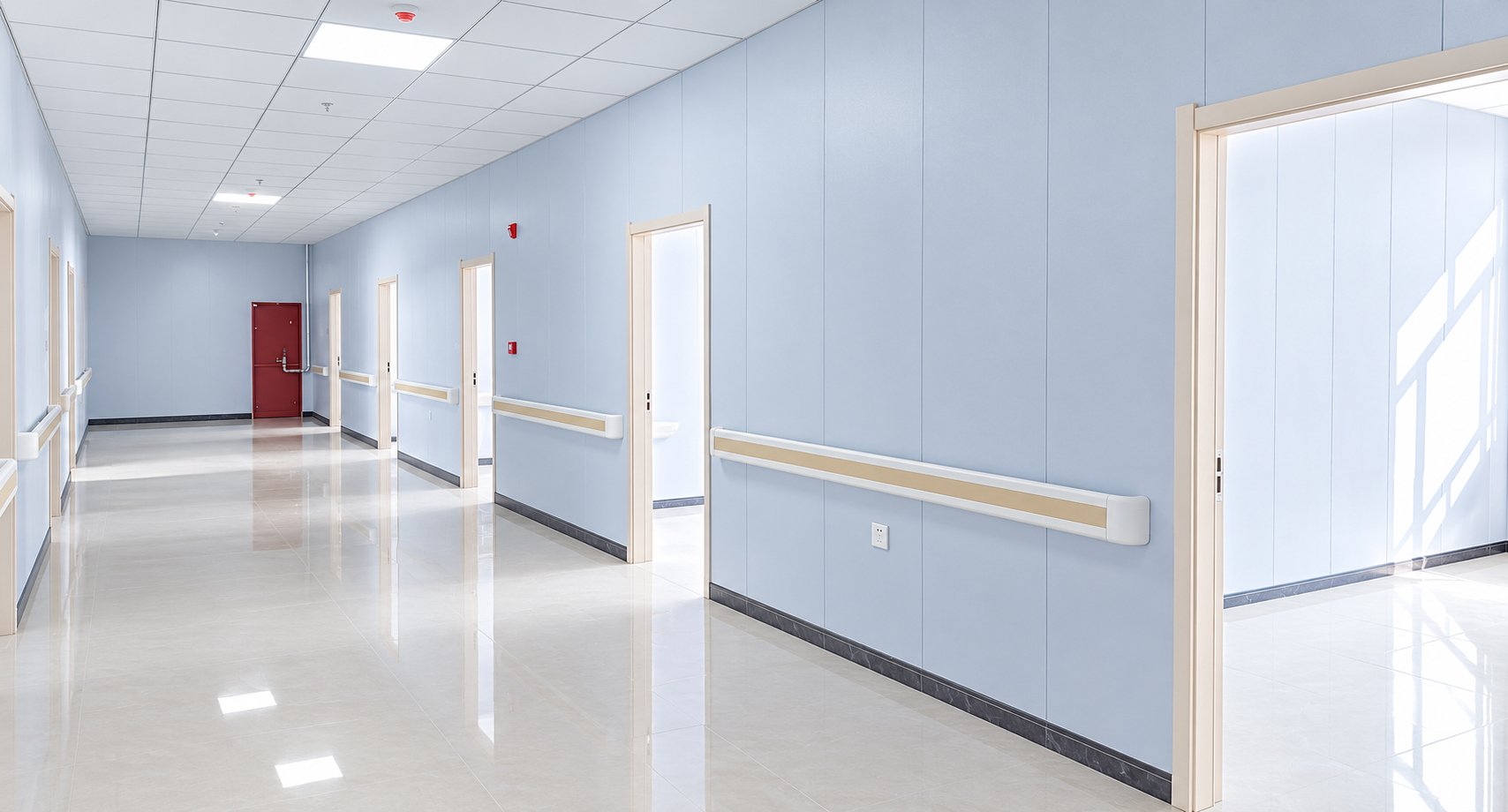

Отметьте на плане этажа каждый участок коридора, требующий установки поручня. В типичной больнице это включает:
- Главные коридоры транзита пациентских коек (обе стороны)
- Коридоры доступа к палатам (обычно обе стороны)
- Коридоры лестничных клеток и подходы к пандусам (обе стороны по ADA)
- Коридоры поликлинического отделения для маломобильных пациентов
- Коридоры реабилитационной зоны


Шаг 2: Измерьте общий погонный метраж коридора (одна сторона)

Используя план в масштабе, измерьте общую длину каждого участка коридора, требующего поручни.

Пример плана этажа (типичный больничный этаж 1000м²):
- Главный коридор север-юг: 45м
- Коридор восточного крыла: 28м
- Коридор западного крыла: 28м
- Коридор подхода к лестнице (оба конца): 2 × 6м = 12м
- Итого длина одна сторона: 45 + 28 + 28 + 12 = 113м


Шаг 3: Определите одностороннюю или двустороннюю установку

Для пациентских коридоров больниц и ADA, и ISO 21542 требуют поручни с обеих сторон коридора. Умножьте одностороннее измерение на 2:

113м × 2 = 226м общая длина поручня (до вычетов)


Шаг 4: Вычтите ширину дверных проёмов

Поручень должен прерываться у дверей. Для каждого дверного проёма вдоль коридора вычтите ширину свободного прохода из общей длины поручня.

Типичная ширина дверных проёмов в больнице:
- Стандартный дверной проём палаты: 1100мм (1,1м) на сторону
- Широкий дверной проём (доступ оборудования): 1400мм (1,4м) на сторону
- Двойной дверной проём: 2000мм (2,0м) на сторону

В нашем примере:
- 18 стандартных однодверных проёмов (по 900мм): 18 × 0,9м = 16,2м
- 4 широких однодверных проёма (по 1100мм): 4 × 1,1м = 4,4м
- Итого вычет: 20,6м (одна сторона) × 2 = 41,2м

Количество поручня после вычета дверных проёмов: 226м - 41,2м = 184,8м


Шаг 5: Добавьте удлинения лестниц и пандусов

ADA и большинство международных стандартов требуют, чтобы поручень продолжался горизонтально на 300мм за верхней и нижней частью любой лестницы или пандуса:

Добавьте 300мм вверху + 300мм внизу × 2 стороны = 1,2м дополнительно на лестницу

В нашем примере с 2 лестничными клетками: 2 × 1,2м = 2,4м дополнительно

Накопленный итог: 184,8м + 2,4м = 187,2м


Шаг 6: Добавьте отходы и припуск на резку

Стандартные длины профилей больничного поручня — 3м или 4м на секцию. Добавьте 8–10% на отходы резки:

187,2м × 1,10 = 205,9м → округлите до 206м


Шаг 7: Рассчитайте аксессуары отдельно

Торцевые заглушки: 2 на каждый конец прерванного участка
- Каждый дверной проём создаёт 2 конца на сторону = 4 заглушки на проём
- Каждый тупик коридора создаёт 1 заглушку на сторону = 2 заглушки
- Итого для нашего примера: (22 проёма × 4) + (4 тупика × 2) = 88 + 8 = 96 заглушек
- Добавьте 10% резерв: 96 × 1,1 = 106 заглушек → заказать 110 (ближайший десяток)

Внутренние угловые локти (90°): 1 на внутренний угол × 2 стороны
- Посчитайте все внутренние углы коридора: 8 углов в примере → 8 × 2 = 16 внутренних локтей

Внешние угловые локти (90°): То же
- Посчитайте все внешние углы коридора: 4 угла → 4 × 2 = 8 внешних локтей

Настенные кронштейны: Шаг расстановки кронштейнов 600–800мм
- При среднем шаге 700мм: 206м ÷ 0,7м = 295 кронштейнов
- Добавьте 10%: 295 × 1,1 = 325 кронштейнов


Сводная ведомость количеств для примерного проекта:

Распространённые ошибки при расчёте количества

Забыть о двусторонней установке: Наиболее частая ошибка. Всегда уточняйте, требует ли спецификация односторонней или двусторонней установки.

Не вычесть ширину дверных проёмов: В коридоре со многими дверями общий вычет на проёмы может составить 15–20% от суммарного измерения.

Недооценить аксессуары: Аксессуары (заглушки, локти, кронштейны) часто занижаются в смете.
