HR-159 готов к OEM-исполнению: индивидуальная толщина алюминия (1,4 мм / 1,5 мм / 1,8 мм), индивидуальные цвета (22 стандартных + подбор по Pantone) и нестандартная длина — всё доступно для проектных спецификаций.
Особенности продукта
· Трёхэлементный профиль — верхний поручень захвата в форме трубы + нижний дугообразный бампер + внутренняя резиновая амортизирующая полоса
· Резиновая амортизирующая полоса — дополнительный слой поглощения энергии между внешним покрытием ПВХ и алюминиевым держателем; снижает силу удара оборудования, передаваемую на стену; снижает шум от движения оборудования по коридору
· Особо широкое покрытие 159 мм — самый широкий стандартный двухфункциональный профиль; обеспечивает наибольшую площадь защиты стены среди моделей среднего диапазона
· Готовность к OEM — варианты толщины алюминия 1,4 мм / 1,5 мм / 1,8 мм; подбор цвета по Pantone; нестандартная длина; поддержка индивидуальных проектных спецификаций
· 22 стандартных цвета, включая текстуры под дерево — индивидуальные цвета доступны; секции 4 м или нестандартная длина
· Огнестойкая антибактериальная конструкция ПВХ + аксессуары из АБС + алюминиевый держатель
· Крепёж из нержавеющей стали — сверлильные кронштейны и винты включены в комплект
Технические характеристики
| Параметр | Характеристика |
|---|
| Модель | HR-159 |

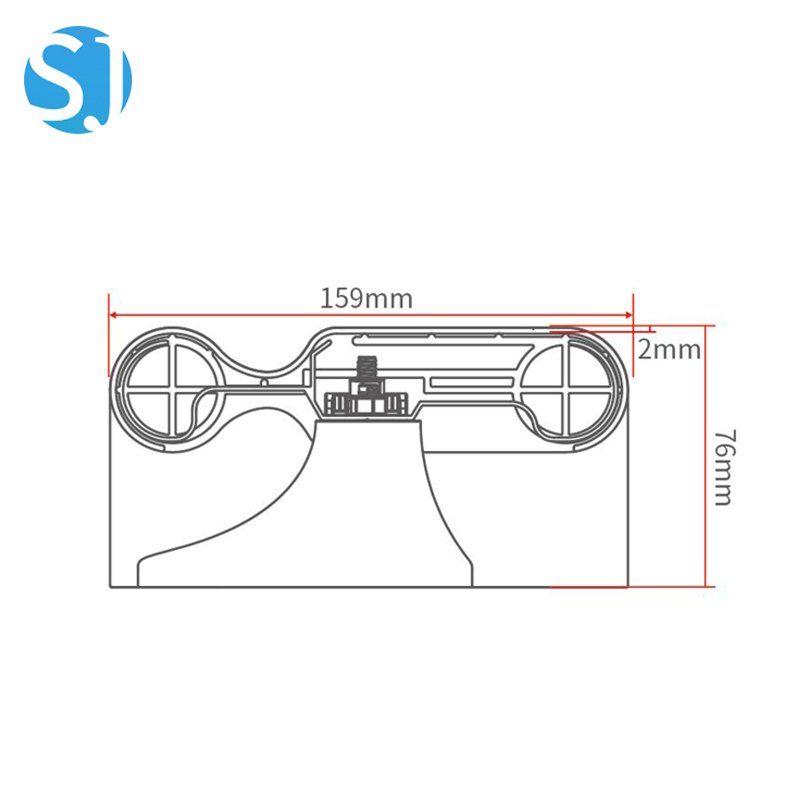

| Ширина профиля | 159 мм |
| Стандартная длина | 4000 мм (нестандартная доступна) |

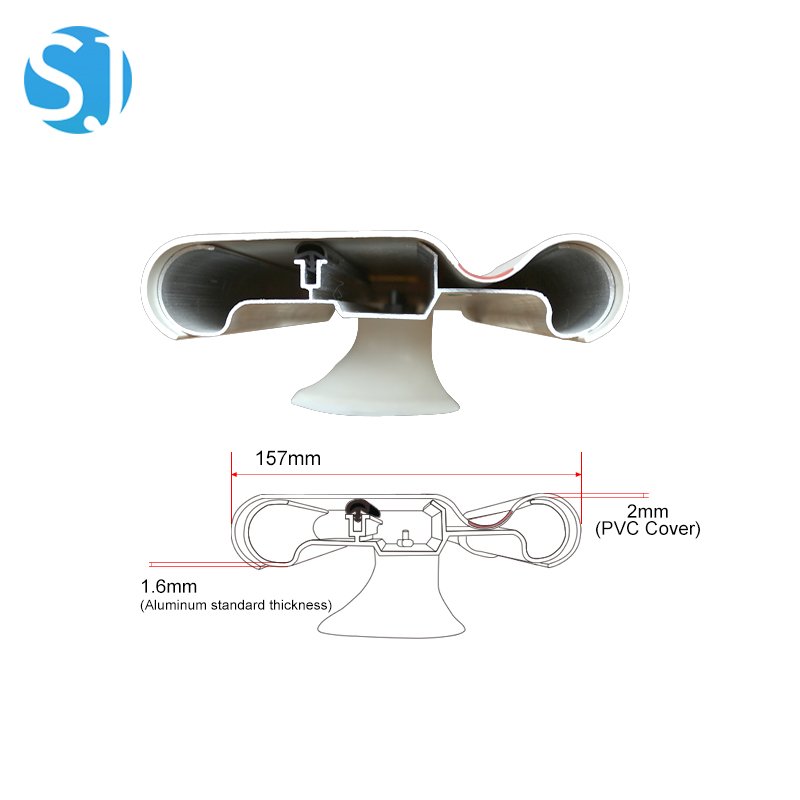

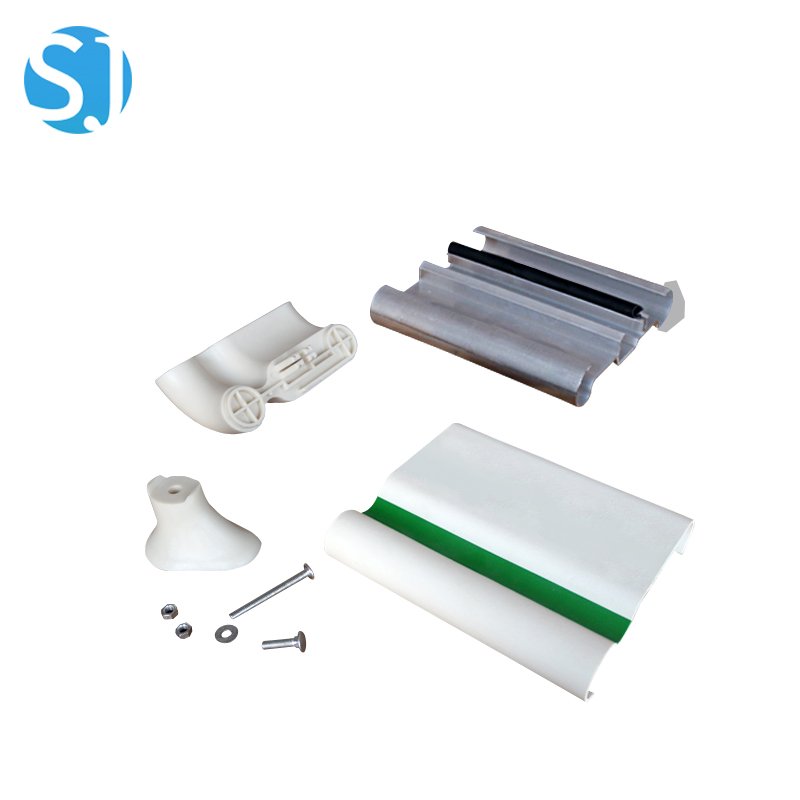

| Конструкция | Алюминиевый держатель + покрытие из винила/ПВХ + аксессуары из АБС + резиновая амортизирующая полоса |
| Толщина алюминия | 1,4 мм / 1,5 мм / 1,8 мм (индивидуально по OEM) |
| Дизайн | Верх: кромка захвата в форме трубы / Низ: дугообразный бампер / Внутри: резиновая амортизирующая полоса |
| Характеристики покрытия | Огнестойкое, антибактериальное, водонепроницаемое, химически устойчивое, устойчивое к царапинам |
| Варианты цвета | 22 стандартных (однотонные + под дерево) + индивидуальный подбор по Pantone |
| Способ монтажа | Сверление с алюминиевыми кронштейнами и угловыми элементами из АБС |
| Нагрузка | 200 кг/м |
| OEM | Доступен — индивидуальная спецификация по запросу |
| Упаковка | 4 м/шт., стандартная экспортная упаковка |
Сферы применения
· Коридоры больниц с высокой проходимостью — основные маршруты неотложной помощи, главные больничные коридоры с непрерывным движением оборудования
· Маршруты транспортировки больничных коек — коридоры, регулярно используемые для перемещения коек пациентов между отделениями
· Коридоры отделений неотложной помощи — высокочастотное смешанное движение тележек, инвалидных колясок и амбулаторных пациентов
· Коридоры для ходьбы в реабилитационных центрах — поручень захвата в форме трубы обеспечивает эргономичную поддержку пациентам, восстанавливающим силу при ходьбе
· Коридоры домов престарелых с интенсивным движением оборудования — маршруты тележек кухни, прачечной и транспортировки пациентов
· OEM-проекты и проекты по спецификации — где требуется индивидуальная толщина алюминия или подбор цвета по Pantone
Инструкция по монтажу
1. Определите высоту монтажа — стандартная клиническая спецификация составляет 850–900 мм от готового пола до верхней точки поручня. Уточните требуемую высоту с проектной командой учреждения или консультантом по доступности перед нанесением разметки.
2. Нанесите разметку положения кронштейнов вдоль стены коридора на определённой высоте. Стандартный шаг крепления — 500–600 мм для клинических коридоров; 400–500 мм для лестничных клеток, где динамическая нагрузка выше.
3. Определите несущее основание — убедитесь, что во всех точках крепления за отделкой стены находится прочное основание (кирпич, бетон или деревянный каркас). Не крепите кронштейны только к гипсокартону без жёсткого основания.
4. Просверлите направляющие отверстия в каждой отмеченной точке монтажа с использованием подходящего бура для вашего основания. Очистите каждое отверстие от пыли после сверления.
5. Установите анкеры, подходящие для типа вашего основания (анкеры из нержавеющей стали для влажных помещений, стандартные распорные анкеры для сухих помещений).
6. Закрепите кронштейны из АБС-пластика прилагаемыми винтами из нержавеющей стали. Проверьте уровнем, что все кронштейны установлены на одной высоте по всей длине монтажа перед окончательной фиксацией.
7. Установите алюминиевый держатель на закреплённые кронштейны. Для непрерывных участков соедините секции прилагаемыми алюминиевыми соединителями.
8. Установите покрытие из ПВХ/винила на алюминиевый держатель. Покрытие фиксируется защёлкиванием на держатель по всей длине.
9. Установите торцевые заглушки и угловые элементы из АБС на концах каждого участка и на углах стен. Заглушки следует плотно прижимать до защёлкивания в профиле держателя.
10. Приложите усилие в нескольких точках установленного поручня в нескольких направлениях, чтобы убедиться в надёжности крепления перед возвращением коридора в эксплуатацию.
Тот же процесс, что и для HR-140, шаги 1–10.
Дополнительные примечания для HR-159:
· Резиновая амортизирующая полоса предустановлена между покрытием ПВХ и алюминиевым держателем. Проверьте, что резиновая полоса полностью уложена по всей длине, прежде чем устанавливать покрытие ПВХ на шаге 8.
· Дугообразная нижняя секция бампера профиля HR-159 выступает от стены дальше, чем стандартные плоские профили. Убедитесь, что глубина выступа настенных кронштейнов совместима с глубиной профиля HR-159 при заказе кронштейнов.
· Для OEM-проектов с индивидуальной толщиной алюминия (1,8 мм) уточните спецификацию кронштейнов с нашей технической командой перед монтажом — держатель толщиной 1,8 мм требует усиленного варианта кронштейнов.
Преимущества продукта
· Снижение шума — резиновая амортизирующая полоса поглощает энергию столкновения оборудования и снижает звук удара, передаваемый через стену; непосредственно улучшает акустическую среду в соседних зонах для пациентов
· Трёхслойная защита — поверхность ПВХ + резиновая полоса + алюминиевый держатель обеспечивают резервные уровни защиты; поверхность стены защищена даже при незначительном повреждении покрытия ПВХ
· OEM-гибкость — самый широкий диапазон индивидуальной настройки в серии HR; подходит для проектов с закупками по спецификации с требованиями к индивидуальной толщине материала, цвету и длине
Часто задаваемые вопросы
В: Что такое резиновая амортизирующая полоса и для чего она нужна?
О: Резиновая амортизирующая полоса — это непрерывный резиновый профиль, установленный внутри профиля HR-159 между внешним покрытием ПВХ и алюминиевым держателем. Когда инвалидная коляска, тележка или больничная койка ударяются о поручень, резиновая полоса поглощает часть энергии удара до того, как она передаётся на алюминиевый держатель, а затем на конструкцию стены. Это снижает пиковую силу удара на настенные крепления, снижает шум от ударов оборудования и продлевает срок службы как поверхности стены, так и крепления поручня.
В: Подходит ли HR-159 для наружного или полузакрытого использования в коридорах?
О: HR-159 с алюминиевым держателем и антибактериальным покрытием ПВХ подходит для защищённого наружного применения в коридорах (крытые переходы, крытые соединительные коридоры). Для полностью открытого наружного применения свяжитесь с нами, чтобы уточнить подходящую спецификацию для вашего климата и условий воздействия.
В: Можно ли заказать HR-159 в индивидуальном цвете за пределами стандартной палитры из 22 цветов?
О: Да. Индивидуальный подбор цвета по Pantone доступен для HR-159 при проектных заказах. Укажите требуемый эталон Pantone или RAL при запросе, и мы подтвердим доступный срок изготовления для производства индивидуального цвета.
