Особенности продукта
· Интегрированный двухфункциональный профиль — верхний круглый поручень захвата 38 мм обеспечивает эргономически правильный захват рукой; нижний плоский бампер 127 мм обеспечивает широкую зону защиты от ударов
· Усиленный алюминиевый держатель — толщина 1,4 мм / 1,6 мм; конструктивная жёсткость по всей ширине профиля 143 мм
· Антибактериальное покрытие ПВХ/винил — непрерывное антибактериальное действие на поверхности; огнестойкое, водонепроницаемое, химически устойчивое, легко моется
· Монтаж со сверлением на кронштейнах из нержавеющей стали — надёжное механическое крепление к стене для всех типов основания
· Совместимость с европейскими медицинскими спецификациями коридорных поручней — двухпрофильная конструкция соответствует европейским клиническим нормам проектирования по диаметру захвата и ширине защиты стены
· Индивидуальный подбор цвета по Pantone — доступны все цвета; подходит для координации с цветовыми системами интерьера больницы
· Стандартные секции 4 м с возможностью нестандартной длины
Технические характеристики
| Параметр | Характеристика |
|---|
| Модель | HR-143 |
| Ширина профиля | 143 мм (захват 38 мм + бампер 127 мм) |
| Стандартная длина | 4000 мм (нестандартная 1–6 м) |
| Конструкция | Усиленный алюминиевый держатель + покрытие из винила/ПВХ |
| Толщина алюминия | 1,4 мм / 1,6 мм |
| Дизайн | Верхняя секция: круглый захват 38 мм / Нижняя секция: плоский бампер 127 мм |
| Характеристики покрытия | Огнестойкое, антибактериальное, водонепроницаемое, химически устойчивое |
| Способ монтажа | Сверление с кронштейнами и винтами из нержавеющей стали |
| Варианты цвета | Индивидуальный подбор по Pantone (22 стандартных цвета) |
| Нагрузка | 200 кг/м |
| Сферы применения | Больничные коридоры, лестницы, реабилитационные центры, дома престарелых, медицинские учебные заведения |
| Упаковка | 4 м/шт., стандартная экспортная упаковка |
Сферы применения
· Коридоры и палаты больниц — где клинические спецификации требуют отдельного круглого поручня захвата вместе с широким элементом противоударной защиты
· Европейские больничные проекты — HR-143 особенно соответствует европейским стандартам проектирования медицинских учреждений, требующим интегрированных профилей захват + защита
· Коридоры для ходьбы в реабилитационных центрах — эргономичный поручень захвата 38 мм помогает пациентам восстанавливать силу хвата и уверенность при ходьбе
· Коридоры домов престарелых — отдельный профиль захвата помогает пожилым жителям со сниженной силой хвата, которым требуется чёткая тактильная ориентация при удержании поручня
· Медицинские учебные заведения и образовательные здания здравоохранения — поручень спецификационного уровня с двойной функцией для зданий с формальными стандартами доступности
Инструкция по монтажу
1. Определите высоту монтажа — стандартная клиническая спецификация составляет 850–900 мм от готового пола до верхней точки поручня. Уточните требуемую высоту с проектной командой учреждения или консультантом по доступности перед нанесением разметки.
2. Нанесите разметку положения кронштейнов вдоль стены коридора на определённой высоте. Стандартный шаг крепления — 500–600 мм для клинических коридоров; 400–500 мм для лестничных клеток, где динамическая нагрузка выше.
3. Определите несущее основание — убедитесь, что во всех точках крепления за отделкой стены находится прочное основание (кирпич, бетон или деревянный каркас). Не крепите кронштейны только к гипсокартону без жёсткого основания.
4. Просверлите направляющие отверстия в каждой отмеченной точке монтажа с использованием подходящего бура для вашего основания. Очистите каждое отверстие от пыли после сверления.
5. Установите анкеры, подходящие для типа вашего основания (анкеры из нержавеющей стали для влажных помещений, стандартные распорные анкеры для сухих помещений).
6. Закрепите кронштейны из АБС-пластика прилагаемыми винтами из нержавеющей стали. Проверьте уровнем, что все кронштейны установлены на одной высоте по всей длине монтажа перед окончательной фиксацией.

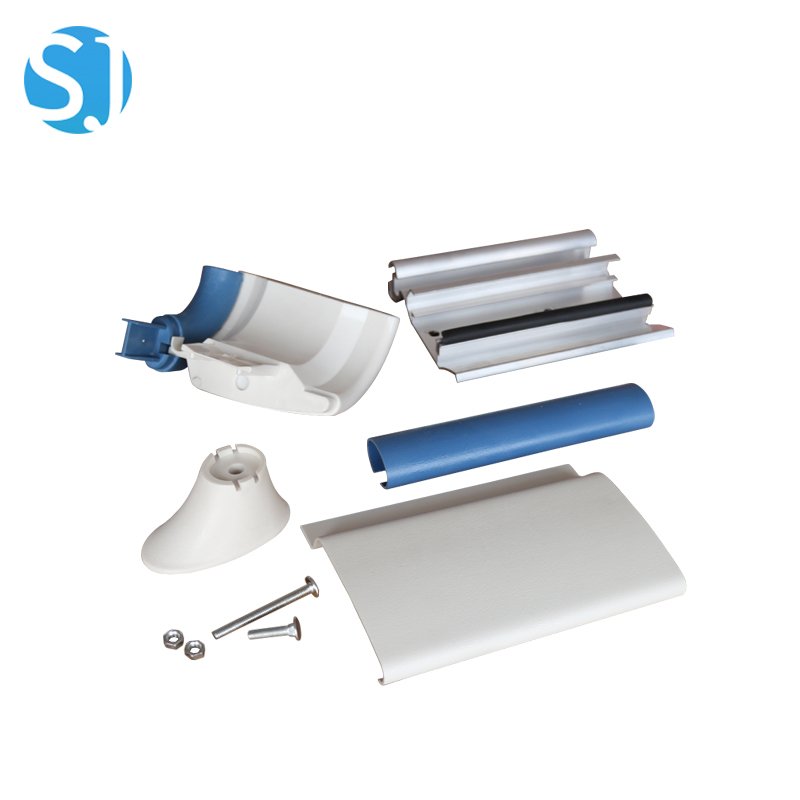

7. Установите алюминиевый держатель на закреплённые кронштейны. Для непрерывных участков соедините секции прилагаемыми алюминиевыми соединителями.
8. Установите покрытие из ПВХ/винила на алюминиевый держатель. Покрытие фиксируется защёлкиванием на держатель по всей длине.
9. Установите торцевые заглушки и угловые элементы из АБС на концах каждого участка и на углах стен. Заглушки следует плотно прижимать до защёлкивания в профиле держателя.
10. Приложите усилие в нескольких точках установленного поручня в нескольких направлениях, чтобы убедиться в надёжности крепления перед возвращением коридора в эксплуатацию.
Тот же 10-шаговый процесс, что и для HR-140. Дополнительное примечание: двухпрофильная конструкция HR-143 означает, что верхний поручень захвата и нижняя секция бампера соединены, но функционально различны. При монтаже на углах убедитесь, что выбраны угловые элементы для профиля шириной 143 мм (а не более узкий угловой элемент для HR-140). Угловые элементы поставляются отдельно — при заказе аксессуаров указывайте угловые элементы для HR-143.
Преимущества продукта
· Единая установка для двух функций — отказ от необходимости указывать и устанавливать отдельный поручень захвата и противоударную защиту снижает время монтажа, количество настенных креплений и стоимость проекта
· Соответствие европейским спецификациям — размеры профиля соответствуют европейским рекомендациям по коридорным поручням, что делает HR-143 стандартной спецификацией Jincheng для европейских и международных проектов с европейски ориентированными стандартами проектирования
· Удобный захват для пациентов со сниженной силой хвата — верхний круглый поручень 38 мм обеспечивает поверхность захвата всей рукой, которую пациенты с артритом, слабостью после инсульта или ограниченной силой хвата могут эффективно использовать по сравнению с захватом широкого плоского профиля
Часто задаваемые вопросы
В: Чем HR-143 отличается от HR-140 при схожей ширине класса 140 мм?
О: HR-140 имеет единый непрерывный изогнутый профиль, который функционирует как поверхность захвата и защиты стены по всей ширине 140 мм. HR-143 имеет отдельный круглый поручень захвата диаметром 38 мм в верхней части и плоский бампер 127 мм в нижней — две отдельные функциональные зоны в одном профиле. HR-143 обеспечивает более эргономично определённую поверхность захвата, но имеет более сложный профиль. Указывайте HR-140 для стандартных коридорных применений; указывайте HR-143, где европейски ориентированные спецификации требуют отдельного диаметра круглого поручня захвата.
В: Какой тип кронштейнов используется в HR-143 по сравнению с HR-140?
О: HR-143 использует сверлильные кронштейны из нержавеющей стали. HR-140 использует утолщённые кронштейны из АБС-пластика. Кронштейны из нержавеющей стали HR-143 обеспечивают более высокую механическую прочность, соответствующую более тяжёлому профилю 143 мм. Все кронштейны включены в заказ HR-143.
