Особенности продукта
· Профиль среднего класса 89 мм — шире, чем поручень захвата HR-038; компактнее, чем стандартный диапазон 140 мм; покрывает основную зону контакта с оборудованием на стенах больничного коридора
· Внутренняя резиновая амортизирующая полоса — установлена внутри профиля между покрытием ПВХ и алюминиевым сердечником; поглощает энергию столкновения оборудования; снижает шум и нагрузку на поверхность стены от коридорного движения
· Алюминиевый сердечник — варианты толщины 1,2 мм / 1,4 мм / 1,6 мм; нагрузка 200 кг/м для всех вариантов толщины
· Антибактериальное, огнестойкое, водонепроницаемое, химически устойчивое покрытие ПВХ — полная спецификация поверхности для медицинских учреждений
· Индивидуальный подбор цвета по Pantone — индивидуальные цвета доступны; стандартные цвета в наличии
· Стандартные секции 4 м, нестандартные 1–6 м доступны
· Монтаж на кронштейнах алюминиевого держателя со скрытым крепежом
Технические характеристики
| Параметр | Характеристика |
|---|
| Модель | HR-089 |

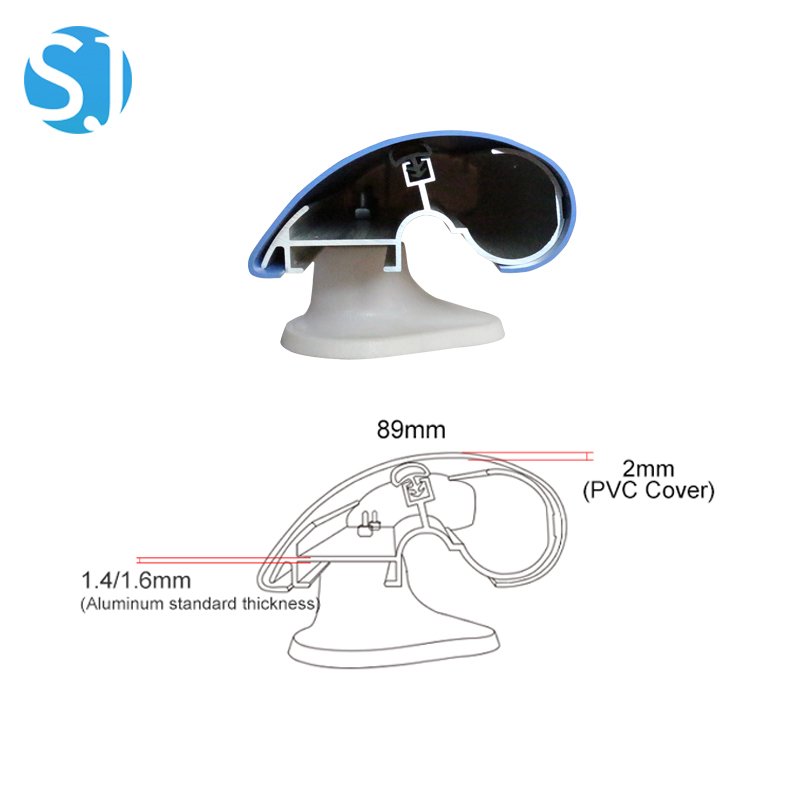

| Ширина профиля | 89 мм |
| Стандартная длина | 4000 мм (нестандартная 1–6 м) |

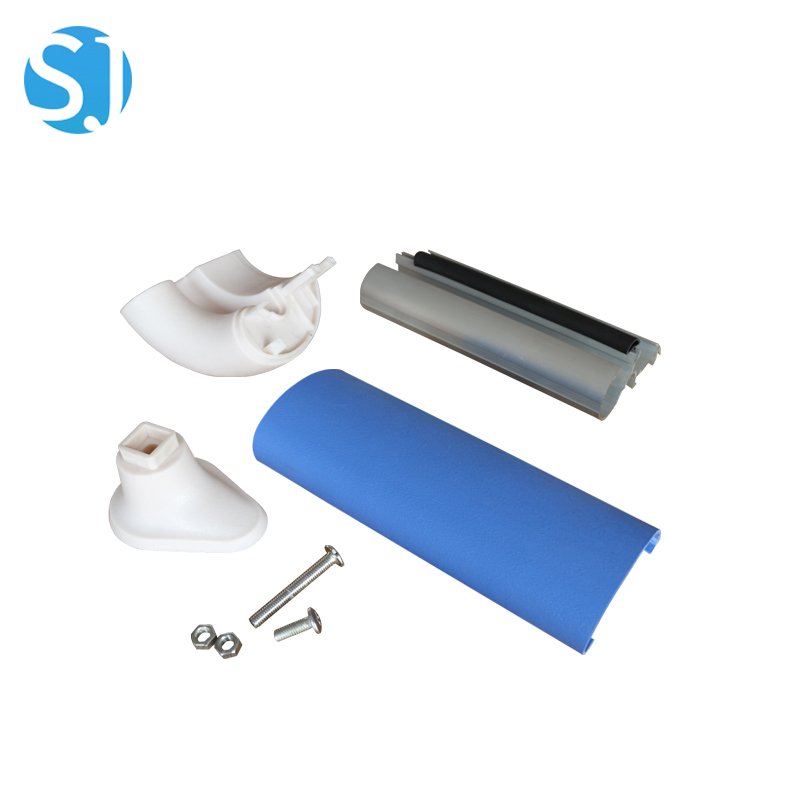

| Конструкция | Алюминиевый сердечник + покрытие ПВХ + торцевая заглушка АБС + резиновая амортизирующая полоса |
| Толщина алюминия | 1,2 мм / 1,4 мм / 1,6 мм (указывается при заказе) |
| Покрытие ПВХ/АБС | Огнестойкое, антибактериальное, износостойкое |
| Характеристики поверхности | Устойчивая к царапинам, водонепроницаемая, химически устойчивая, легко моется |
| Варианты цвета | Индивидуальный подбор по Pantone; доступны стандартные цвета |
| Способ монтажа | Сверление с кронштейнами алюминиевого держателя |
| Нагрузка | 200 кг/м |
| Сферы применения | Больничные коридоры, палаты пациентов, лестницы, зоны осмотра, реабилитационные центры, дома престарелых, школы |
| Упаковка | 4 м/шт., стандартная экспортная упаковка |
Сферы применения
· Вторичные больничные коридоры и коридоры доступа к палатам пациентов — где ширина коридора или бюджетные ограничения делают профили 140 мм и шире менее подходящими
· Коридоры реабилитационных центров — профиль среднего класса обеспечивает практичную опору захвата для амбулаторных пациентов в реабилитации
· Школьные коридоры и образовательные здания — подходящая ширина защиты стены для школьного движения без визуальной массивности профилей больничного класса 140 мм и шире
· Коридоры амбулаторных клиник — клинические коридоры с более лёгким использованием, где основной поток составляют амбулаторные пациенты, а не движение больничных коек и оборудования
· Отели и многофункциональные медицинские учреждения — профиль среднего класса менее institutional по внешнему виду; подходит для учреждений, где доступность требуется при более коммерческой эстетике
Инструкция по монтажу
1. Определите высоту монтажа — стандартная клиническая спецификация составляет 850–900 мм от готового пола до верхней точки поручня. Уточните требуемую высоту с проектной командой учреждения или консультантом по доступности перед нанесением разметки.
2. Нанесите разметку положения кронштейнов вдоль стены коридора на определённой высоте. Стандартный шаг крепления — 500–600 мм для клинических коридоров; 400–500 мм для лестничных клеток, где динамическая нагрузка выше.
3. Определите несущее основание — убедитесь, что во всех точках крепления за отделкой стены находится прочное основание (кирпич, бетон или деревянный каркас). Не крепите кронштейны только к гипсокартону без жёсткого основания.
4. Просверлите направляющие отверстия в каждой отмеченной точке монтажа с использованием подходящего бура для вашего основания. Очистите каждое отверстие от пыли после сверления.
5. Установите анкеры, подходящие для типа вашего основания (анкеры из нержавеющей стали для влажных помещений, стандартные распорные анкеры для сухих помещений).
6. Закрепите кронштейны из АБС-пластика прилагаемыми винтами из нержавеющей стали. Проверьте уровнем, что все кронштейны установлены на одной высоте по всей длине монтажа перед окончательной фиксацией.
7. Установите алюминиевый держатель на закреплённые кронштейны. Для непрерывных участков соедините секции прилагаемыми алюминиевыми соединителями.
8. Установите покрытие из ПВХ/винила на алюминиевый держатель. Покрытие фиксируется защёлкиванием на держатель по всей длине.
9. Установите торцевые заглушки и угловые элементы из АБС на концах каждого участка и на углах стен. Заглушки следует плотно прижимать до защёлкивания в профиле держателя.
10. Приложите усилие в нескольких точках установленного поручня в нескольких направлениях, чтобы убедиться в надёжности крепления перед возвращением коридора в эксплуатацию.
Тот же процесс, что и для HR-140, шаги 1–10.
Примечание: внутренняя резиновая амортизирующая полоса устанавливается на заводе на алюминиевый держатель HR-089. Убедитесь, что резиновая полоса непрерывна и полностью уложена в канале держателя перед установкой покрытия ПВХ на шаге 8.
Часто задаваемые вопросы
В: Когда следует выбирать HR-089 вместо HR-038 или HR-140?
О: Выбирайте HR-089, когда вам нужно больше покрытия защиты стены, чем обеспечивает поручень захвата HR-038, но полная ширина профиля 140 мм слишком велика для вашей коридорной спецификации или бюджета. HR-089 является естественным промежуточным выбором для вторичных больничных коридоров, коридоров амбулаторных клиник и применений в школьных/образовательных зданиях, где требуется умеренная защита стены. Выбирайте HR-038 для учреждений по уходу за пожилыми с приоритетом захвата. Выбирайте HR-140 для стандартных коридоров больничных палат.
В: Имеет ли HR-089 отдельный поручень захвата, как HR-143?
О: Нет. HR-089 — это конструкция с единым профилем — полная ширина 89 мм обеспечивает непрерывную изогнутую поверхность захвата и защиты стены, аналогично HR-140, но при меньшей ширине. У него нет отдельной двухзонной конструкции с круглым захватом 38 мм + плоским бампером, как у HR-143.
