Характеристики продукта
· Рисунок клетчатого ромба на поверхности — глубокая, взаимосвязанная ромбовидная текстура; максимальное противоскользящее сцепление
· Нержавеющая сталь SUS304 или SUS316L
· Штамповка одной части
· Наивысшая классификация сцепления в линейке — для наружных сред
· Сильный визуальный контраст
· Встроенная установка сверлением и креплением или клей

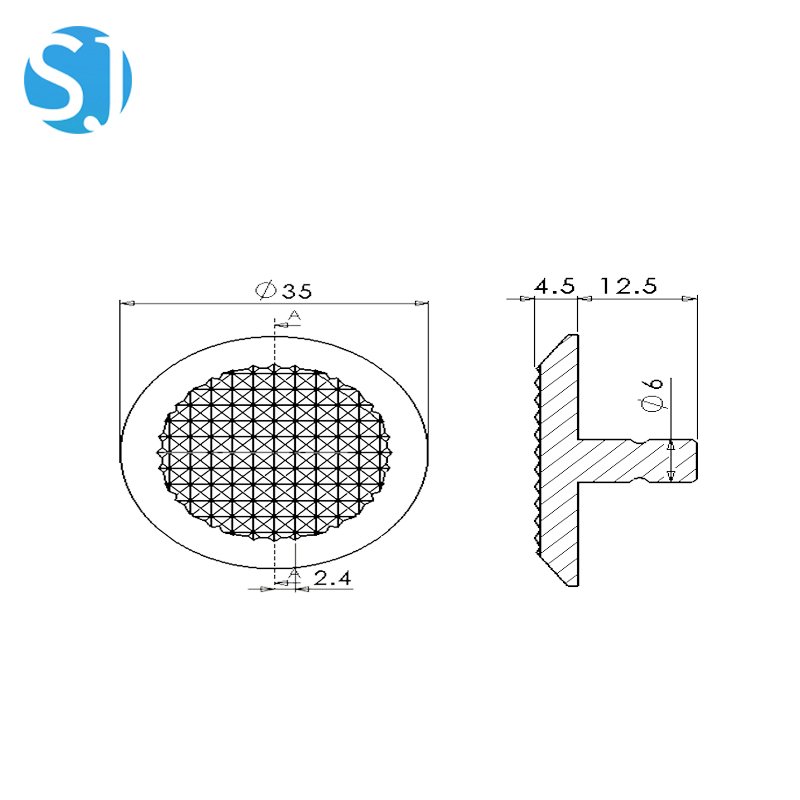

· Диаметры 25мм, 30мм и 35мм
Технические характеристики
| Параметр | Спецификация |
|---|
| Модель | Тактильный штифт Клетчатый Ромб |
| Тип | Купольный предупредительный тактильный индикатор — точечный рисунок / предупреждение об опасности |
| Материал | Нержавеющая сталь SUS304 или SUS316L |
| Конструкция | Цельная конструкция, изготовленная методом точной штамповки |
| Отделка поверхности | Клетчатый ромбовидный рисунок для улучшения сцепления и визуального восприятия |
| Доступные диаметры | 25 мм / 30 мм / 35 мм |
| Высота купола | В соответствии со спецификациями стандартов ADA / AS/NZS / EN |
| Метод установки | Встраиваемая установка с предварительным сверлением и фиксацией или поверхностный монтаж с использованием эпоксидного клея |
| Совместимые подложки | Бетон, камень, плитка, асфальт и металлические поверхности |
| Соответствие стандартам | Соответствует требованиям ADA / AS/NZS 1428.4.1 / EN 15209 / ISO 23599 |
| Применение | Пешеходные зоны, станции транспорта, аэропорты, больницы, торговые центры, общественные здания и другие объекты доступной среды |
| MOQ | По количеству — проектный заказ |
| Срок изготовления | 15–20 рабочих дней |
Применение
· Края перронов метро и подземного транспорта (наружные/полунаружные) — предупредительная сетка на предписанном расстоянии от края перрона
· Зоны наружных пешеходных переходов — предупредительные сетки в открытых наружных тротуарных средах
· Начало и конец наружных лестниц в общественных зданиях и транспортных объектах
· Головные части пандусов на общественных тротуарах
· Портовые и морские терминалы — SUS316L для постоянного воздействия морского воздуха
· Начало лестниц в наружных залах стадионов и спортивных арен
· Зоны подхода к открытым пандусам в общественных зданиях
Преимущества продукта
· Максимальное сцепление в мокрых условиях — глубокий рисунок клетчатого ромба обеспечивает большее противоскользящее сопротивление, чем любая другая отделка штифта
· Постоянная служба без коррозии — SUS304 или 316L
· Высокий визуальный контраст для доступности
· Системное сочетание с тактильной полосой клетчатого ромба
Способ установки
1. Планирование раскладки — определить требуемую схему сетки штифтов по применимому стандарту TGSI. Отметить границу предупредительной зоны на поверхности пола. Отметить каждую индивидуальную позицию штифта с помощью шаблона.
2. Проверка шаблона — перед сверлением проверить отмеченную сетку штифтов на соответствие требованиям шага стандарта.
3. Сверление (встроенный метод) — ударной дрелью с буром для кладки диаметром шпильки просверлить отверстия в каждой отмеченной позиции. Глубина сверления = длина шпильки + 5мм. Очистить каждое отверстие сжатым воздухом.
4. Подготовка клея (при использовании клеевых анкеров) — приготовить двухкомпонентный эпоксидный анкерный клей. Ввести клей в каждое отверстие примерно на 60% глубины.
5. Вставка штифтов — вставить каждый штифт сразу после введения клея, твёрдым нажимающим и вращательным движением. Основание штифта должно быть заподлицо с поверхностью пола.
6. Проверка выравнивания — до начала отверждения клея проверить, что каждый штифт вертикален и вершина купола заподлицо с требуемой высотой купола по стандарту.
7. Отверждение клея — оставить без нагрузки на время, указанное производителем (минимум 2 часа для быстроотверждаемых; 24 часа для стандартного эпоксида).
8. Метод только клей (поверхностный монтаж) — очистить поверхность пола. Нанести двухкомпонентный эпоксидный клей на основание штифта, прижать и удерживать 60 секунд. Полное отверждение (минимум 24 часа) до пешеходного трафика.
9. Финальный осмотр — после полного отверждения применить боковую нагрузку к каждому штифту для подтверждения надёжности крепления.
Часто задаваемые вопросы
В: Почему клетчатый ромб рекомендуется для наружного, а не для внутреннего применения?
О: Глубокая текстура ромба обеспечивает наибольший коэффициент противоскольжения, особенно важный в наружных средах. Для кондиционируемых внутренних сред глубокая текстура не обязательна, и более плоская, кольцевая или резиновая вставка может быть предпочтительней по эстетическим соображениям.
В: Какой диаметр штифта указывать?
О: Диаметр должен соответствовать требованиям шага сетки применимого стандарта TGSI. Уточните требования стандарта перед заказом.
В: На каком расстоянии от края опасности устанавливать предупредительную сетку?
О: По ADA, обнаруживаемая предупредительная поверхность должна располагаться в 150–200мм от края опасности. Уточните требуемое расстояние по применимому стандарту.
